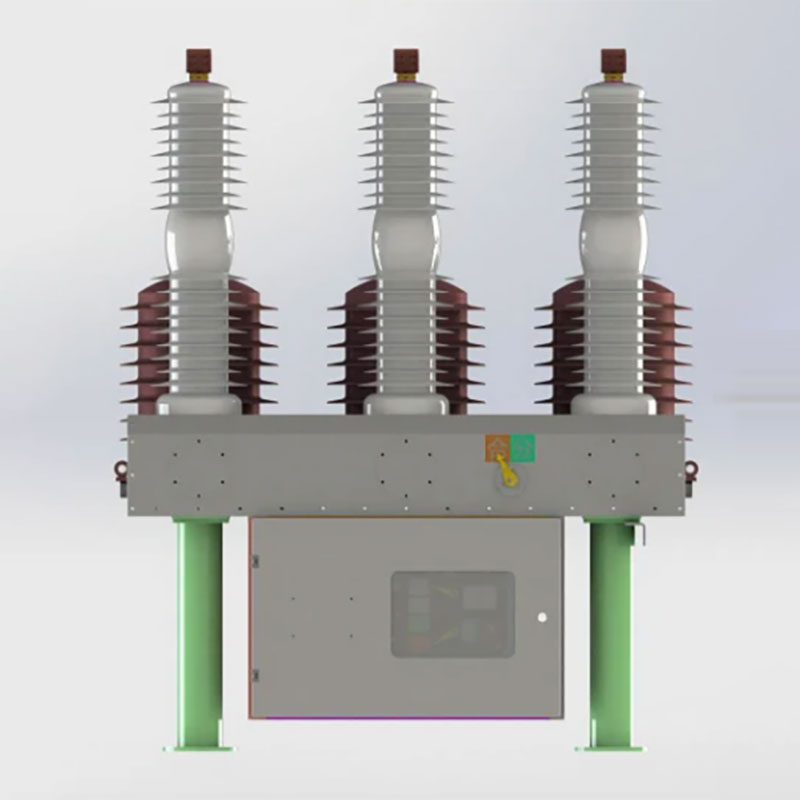

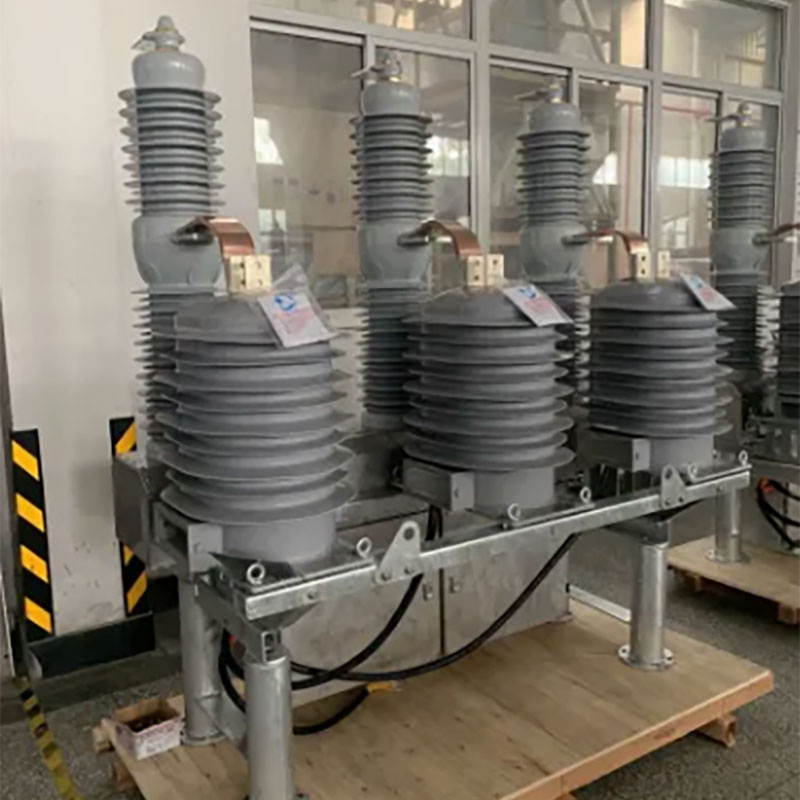

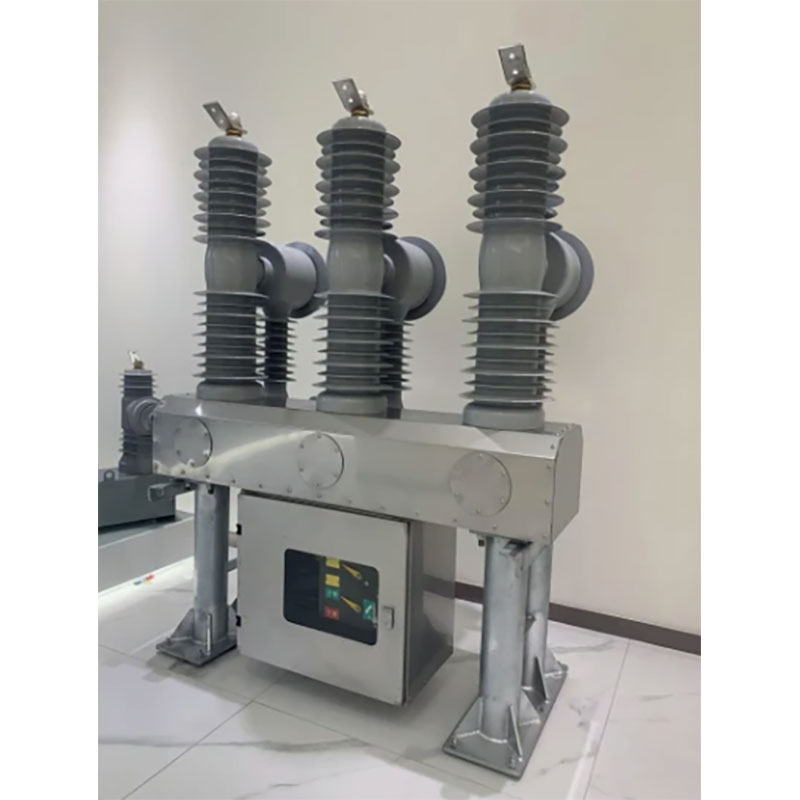

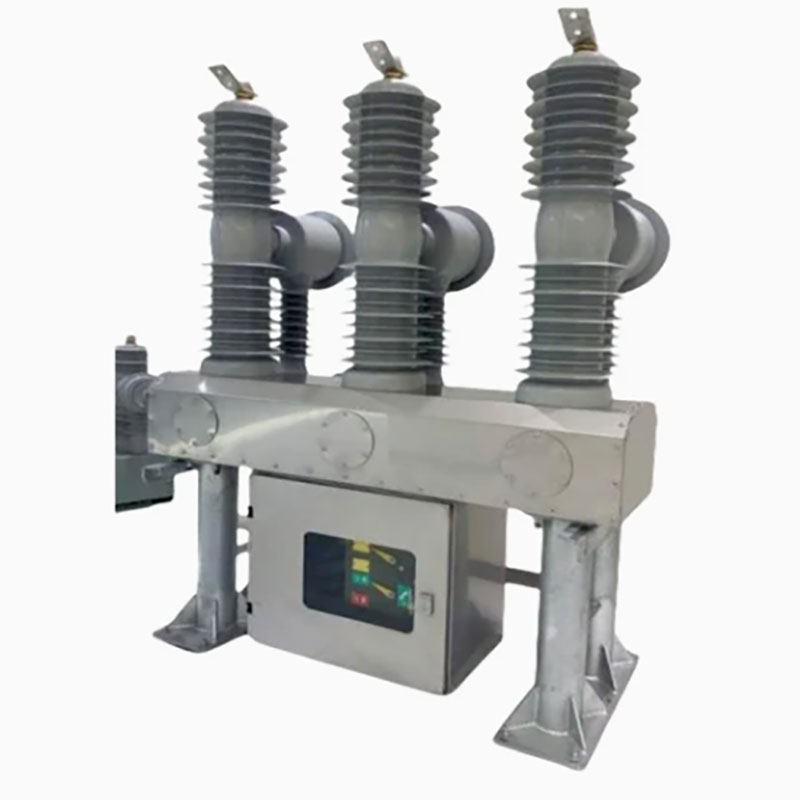

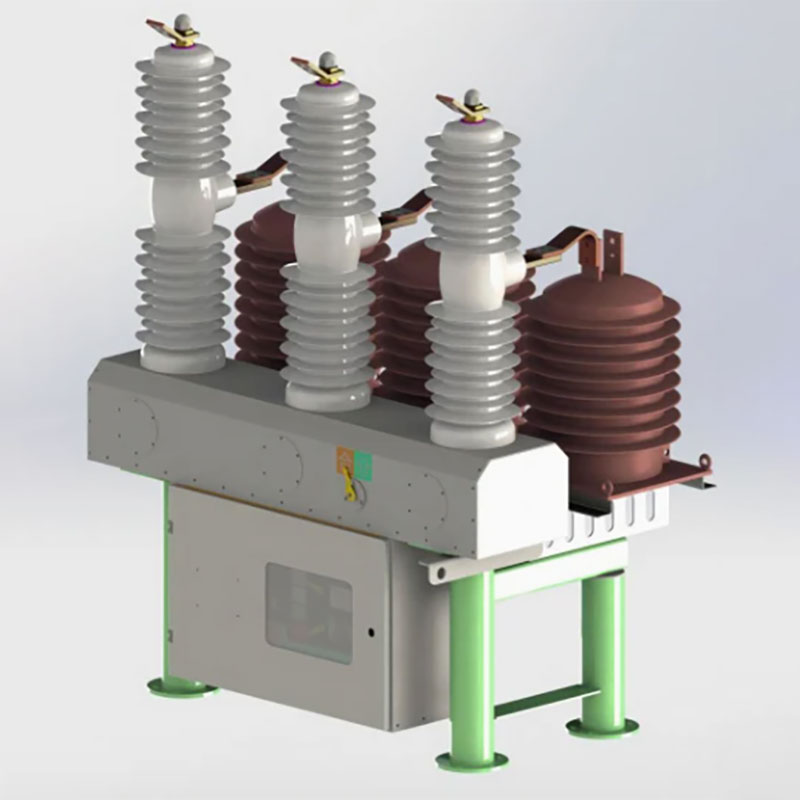

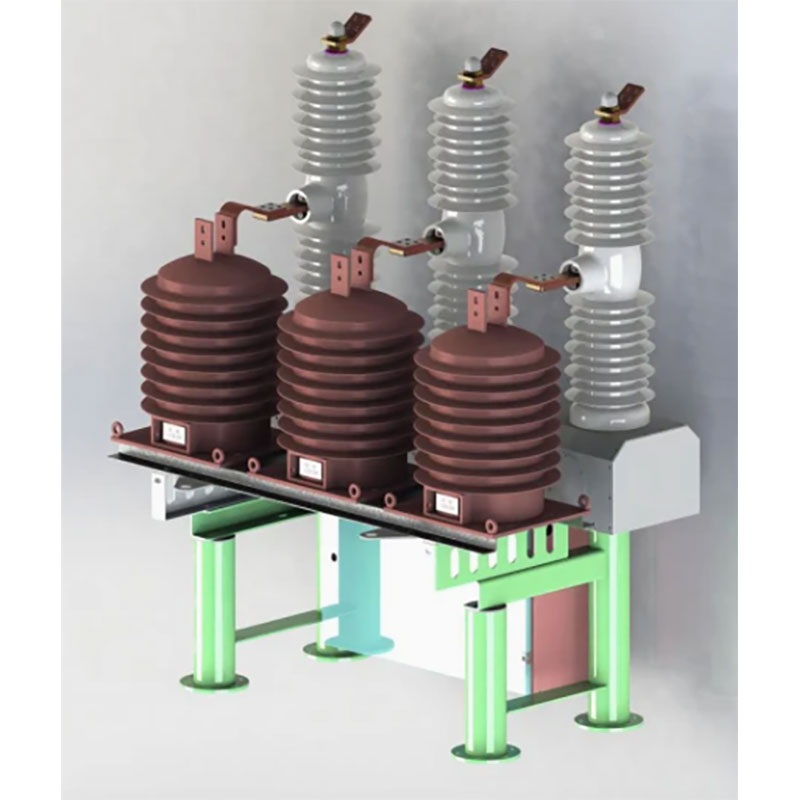

قاطع دائرة الفراغ في الهواء الطلق

إن قاطع دائرة الفراغ الخارجية المصنعة بواسطة Dahu Electric هو وحدة توزيع خارجية للجهد المقنن 40.5 كيلو فولت وتردد 50 هرتز ، وهو ما ينطبق على جانب التغذية من المحطة الفرعية ومؤسسة الصناعية والتعدين التي تحتاج إلى حماية عامة ومراقبة وتشغيل متكرر للمفتاح.

إرسال استفسار

وصف المنتج

يتميز الجزء الرئيسي من قاطع الدائرة بالانقراض الفراغي ، والهيكل البسيط ، وقدرة مقاطعة قوية وعمر الخدمة الطويل. يتكون القطب من عازل مركب راتنج الايبوكسي / السيليكون ، بدون زيت وغاز SF6 ، تم تصميم قاطع دائرة الفراغ المعزول الصلب هذا الودري.

بعد استخدام بنية العزل المركب ، تلبي قاطع دائرة الفراغ في الهواء الطلق متطلبات مسافة الهواء ومسافة الزحف في ظل ظروف التشغيل العادية وتقليل حجم قاطع الدائرة بشكل فعال ، يتم تثبيت مقاطع الفراغ الحلقة الموصلة الرئيسية وتثبيت الاتصال الديناميكي والثابت في الأسطوانة العازلة ، بحيث تكون المرحلة 300 ملم فقط. الاتصالات الكهربائية الدائرة الرئيسية هي جميع الاتصالات الثابتة مع موثوقية عالية.

تفاصيل المنتج

آلية معيارية

تصميم الآلية المعيارية ، بنية موحدة للغاية ؛

الآلية سهلة التجميع / تفكيكها وسهلة الصيانة ؛

موثوقية عالية مع عدد أقل من الأجزاء

مقبض الشحن المتكامل ، يجعل العملية مريحة وسهلة

عمود وعاء من النوع

المواد العازلة الصديقة للبيئة ، توفر PA66 الأداء الخفيف ، والأداء العازلة عالية ؛

التخلص القابل لإعادة التدوير وسهل بعد دورة حياة المنتج ؛

من حيث التكلفة وموثوقة ؛

قاطع دائرة الفراغ

يفي بالكامل بمتطلبات معايير IEC و GB ؛

إكمال متشابك ، ومنع سوء التصرف ، وتوفير السلامة في العملية ؛

تصميم وحدات ، تقصير وقت التسليم ؛

انتعاش فتحة صغيرة وأداء ممتاز ؛

ميزة الأداء

تم تجهيز المنتج بآلية تشغيل مغناطيس دائمة قابلة للضرب ، تم تجهيز الآلية بمغناطيس دائم ، من قبل المغناطيس الدائم لتوفير قوة احتجاز ، بحيث يتم الحفاظ على المفتاح في الحالة المفتوحة والمغلقة ، مقارنةً بآلية تشغيل الزنبرك التقليدية ، يتم تقليل عدد الأجزاء الميكانيكية بشكل كبير.

المواصفات الفنية الرئيسية

المعلمات الفنية
لا.	غرض			وحدة	قيمة
1	الجهد المقدر			كيلو فولت	40.5
2	العزل المقدر المستوى (مستوى سطح البحر: 1000 متر)	1 دقيقة السلطة تكرار تحمل الجهد االكهربى	اختبار جاف		95
			اختبار الرطب (الأرض الخارج العزل)		85
		البرق الصامتة تحمل الجهد (الذروة) 1.2/50us			200
3	تصنيف التيار			A	1600/2500
4	التردد المقنن			هرتز	50/60
5	تصنيف الدائرة القصيرة التيار			ال	31.5
6	تصنيف التسلسل العملية			O-0.3S-CO-180S- CO-180S-C
7	تصنيف ماسورة قصيرة كسر أوقات كسر التيار			مرات	20
8	تصنيف الدائرة القصيرة الإغلاق الحالية (الذروة)			ال	80
9	تصنيف الذروة الصلبة التيار				50
10	تصنيف الوقت القصير الصلصال التيار				31.5
11	وقت كسر تماما			S	<0.125
12	مدة الدائرة القصيرة المصنفة				4
13	الحياة الميكانيكية			مرات	10000
14	تقييم الجهد التشغيلي ودائرة المساعدة الجهد االكهربى			V	110/220

المعلمات المميزة الميكانيكية لقاطع الدائرة

لا.	غرض	وحدة	قيمة
1	تصريح الاتصال	مم	18 ± 1
2	الاتصال OverTravel	مم	6 ± 1
3	سرعة فتح	آنسة	1.6 ± 0.2
4	سرعة الإغلاق	آنسة	0.8 ± 0.2
5	تزامن الافتتاح والإغلاق ثلاث مراحل	آنسة	≤2
6	مسافة المرحلة	مم	680 ± 2
7	اتصل بوقت الارتداد الختامي	آنسة	≤3
8	كل مرحلة مقاومة دائرة موصلة	طفل	≤60
9	وقت الإغلاق	آنسة	25 ~ 60
10	وقت الافتتاح	آنسة	20 ~ 50
11	تواتر الطاقة المقنن لمحرك تخزين الطاقة	W	110
12	جهد جهد طاقة محرك storae	V	220
13	Max./Min.Motor الجهد		120 ٪/80 ٪
14	جهد التشغيل الختامي المقنن		220
15	ماكس. إغلاق جهد التشغيل		120 ٪/80 ٪
16	جهد التشغيل المفتوح المقنن		220
17	ماكس. فتح الجهد التشغيل		120 ٪/65 ٪

المعلمات الفنية لآلية التشغيل
لا.	غرض		وحدة	قيمة
1	تصنيف الجهد التشغيل	فتح Tripper	V	AC220
		إغلاق Tripper		AC220
2	المقاومة المقدرة	فتح Tripper	Ω	56
		إغلاق Tripper		56
3	تواتر طاقة الإخراج المصنفة	فتح Tripper	W	320
		إغلاق Tripper
4	تردد محرك تخزين الطاقة			110
5	الجهد المقنن لتخزين طاقة المحرك		V	AC220
6	وقت تخزين الطاقة		S	≤10
