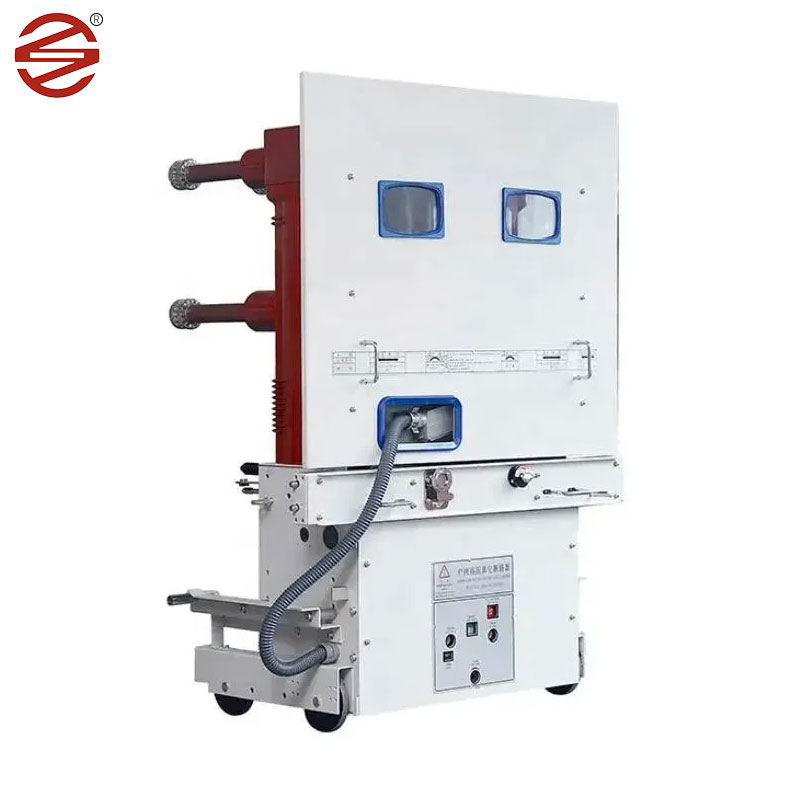

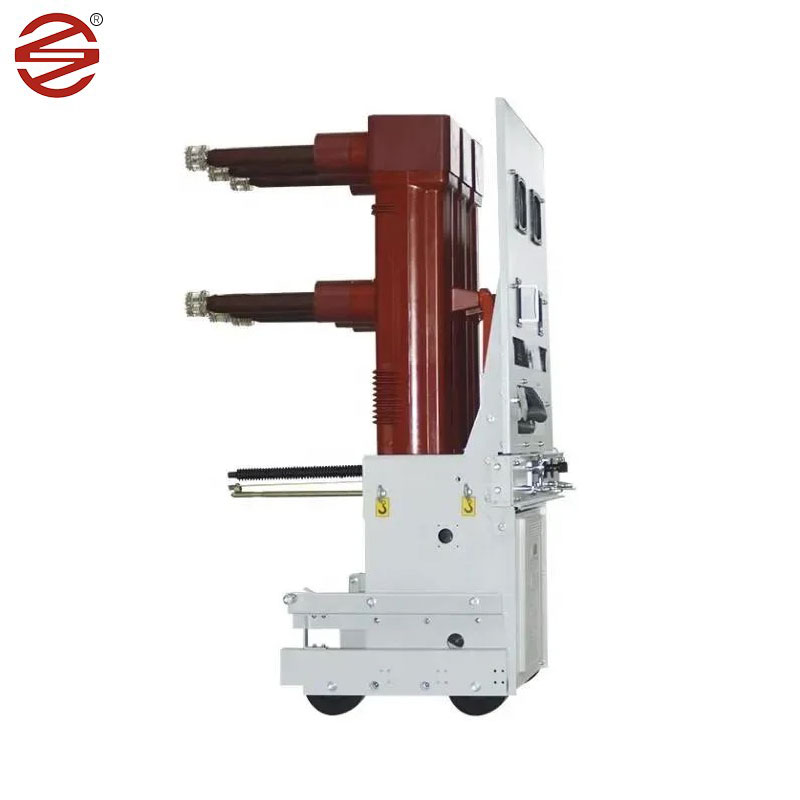

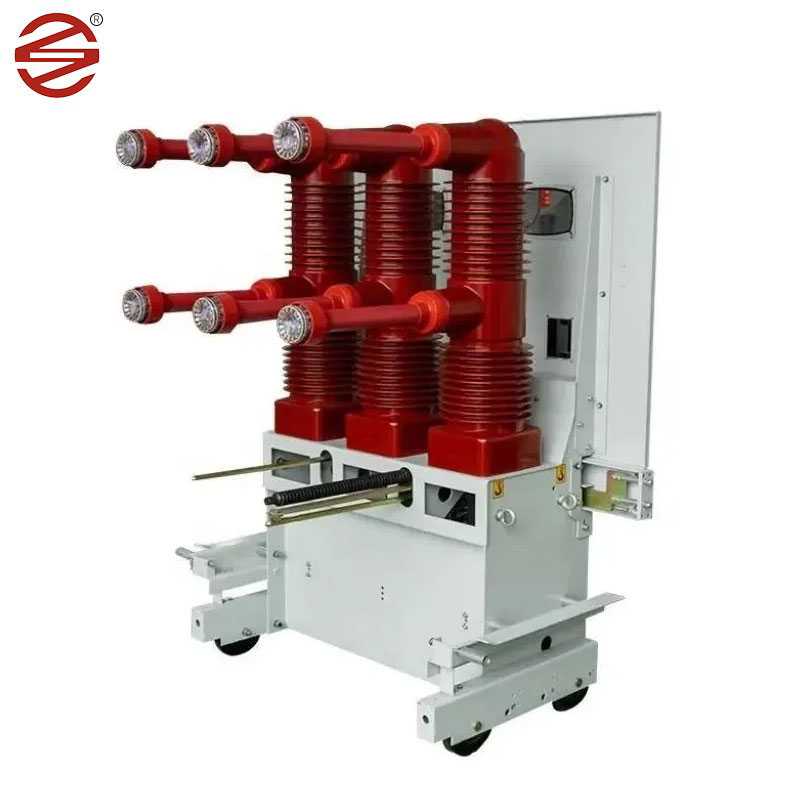

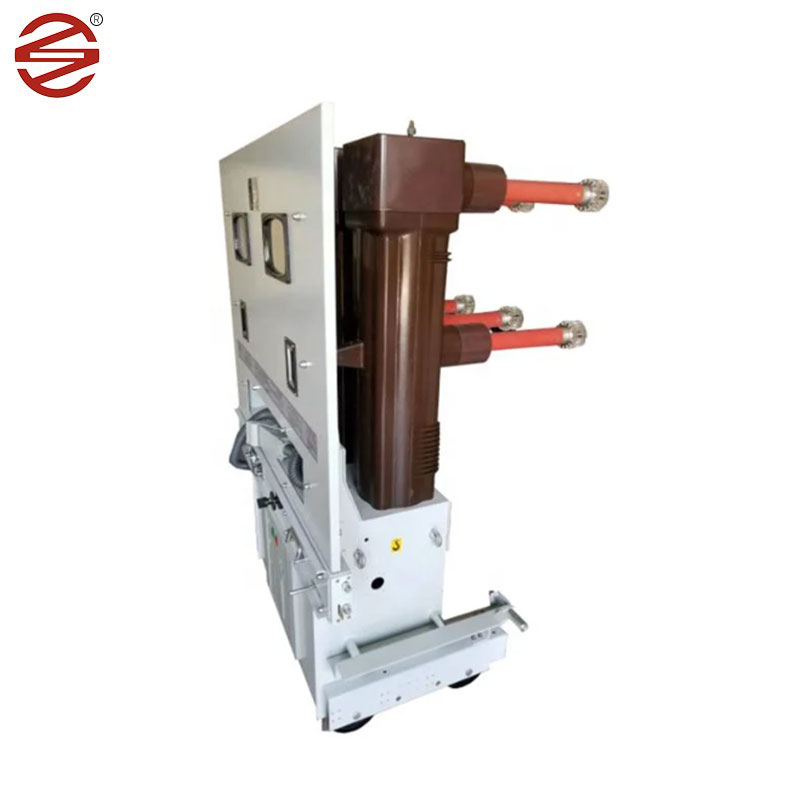

قاطع دائرة الفراغ 40.5kV

إن قاطع دائرة الفراغ 40.5kV المصنعة بواسطة Dahu Electric مناسب لنظام AC 50 هرتز ، 40.5 كيلو فولت. يمكن استخدامه للمؤسسات الصناعية والتعدين ، ومحطات الطاقة والمحطات الفرعية كتبديل حمولة حمولة ، والتيار الزائد الحالي ، وهو مناسب لمناسبات التشغيل المتكررة. يعتمد قاطع الدائرة هذا على هيكل الترتيب لأعلى ولأسفل ، والذي يقلل بشكل فعال من عمق قاطع الدائرة. واعتماد بنية العزل المركب ، غرفة إطفاء القوس ثلاثية الطور والجسم المشحون المرتبط به مفصولة بثلاث قذائف عزل راتنج الايبوكسي المستقلة.

إرسال استفسار

وصف المنتج

بعد استخدام بنية العزل المركب ، تلبي قاطع دائرة الفراغ 40.5kV متطلبات مسافة الهواء ومسافة الزحف في ظل ظروف التشغيل العادية ويقلل بشكل فعال من حجم قاطع الدائرة ، يتم تثبيت مقاطع فراغ الحلقة الموصلة الرئيسية والتوصيل الديناميكي والثقافي في الاسطوانة المنسولة ، بحيث تكون المرحلة 300 ملم فقط. الاتصالات الكهربائية الدائرة الرئيسية هي جميع الاتصالات الثابتة مع موثوقية عالية.

تفاصيل المنتج

آلية معيارية

تصميم الآلية المعيارية ، بنية موحدة للغاية ؛

الآلية سهلة التجميع / تفكيكها وسهلة الصيانة ؛

موثوقية عالية مع عدد أقل من الأجزاء

مقبض الشحن المتكامل ، يجعل العملية مريحة وسهلة

عمود وعاء من النوع

المواد العازلة الصديقة للبيئة ، توفر PA66 الأداء الخفيف ، والأداء العازلة عالية ؛

التخلص القابل لإعادة التدوير وسهل بعد دورة حياة المنتج ؛

من حيث التكلفة وموثوقة ؛

قاطع دائرة الفراغ

يفي بالكامل بمتطلبات معايير IEC و GB ؛

إكمال متشابك ، ومنع سوء التصرف ، وتوفير السلامة في العملية ؛

تصميم وحدات ، تقصير وقت التسليم ؛

انتعاش فتحة صغيرة وأداء ممتاز ؛

ميزة الأداء

تم تجهيز المنتج بآلية تشغيل مغناطيس دائمة قابلة للضرب ، تم تجهيز الآلية بمغناطيس دائم ، من قبل المغناطيس الدائم لتوفير قوة احتجاز ، بحيث يتم الحفاظ على المفتاح في الحالة المفتوحة والمغلقة ، مقارنةً بآلية تشغيل الزنبرك التقليدية ، يتم تقليل عدد الأجزاء الميكانيكية بشكل كبير.

المواصفات الفنية الرئيسية

مشروع		وحدة	المعلمة
الجهد المقدر		كيلو فولت	40.5
تصنيف التيار		A	1250		1600	2000、2500
تصنيف قلة الدائرة القصيرة تيار		ال	25	31.5	25	31.5
تيار مستقر ديناميكي (قيمة الذروة)		ال	63	80	63	80
4s تيار حراري مستقر		ال	25	31.5	25	31.5
تصنيف الدائرة القصيرة التي تصنع التيار (قيمة الذروة)		ال	63	80	63	80
أوقات كسر تيار الدائرة القصيرة المصنفة		مرات	20
تصنيف تسلسل التشغيل			O-0.3 S-CO-180 S-CO
العزل المقدر مستوى	1 دقيقة تواتر الطاقة صمد أمام الجهد	كيلو فولت	95
	دافع الصواعق تحمل الجهد (قيمة الذروة)		185
الحياة الميكانيكية		مرات	10000
تصنيف فتح بنك مكثف واحد وحالي		A	630
تصنيف Bank Bank Current Current		A	400
جهد محرك تخزين الطاقة		V	AC 、 DC: 110 ؛ 220
محرك تخزين الطاقة المصنفة		W	≤230
وقت تخزين الطاقة محرك تخزين الطاقة		S	≤15
جهد جهد الإغلاق والفتح		V	DC: 110 ؛ 220
تصنيف تيار الإغلاق وفتح الملف		A	1.05 (110 فولت) 0.96 (220 فولت)
الاتصال الافتتاح		مم	20 ± 2
الاتصال السكتة الدماغية		مم	7.5 ± 1.5
مزيج من ثلاث مراحل من الفترات المختلفة		آنسة	≤2
وقت الارتداد للاتصال		آنسة	≤3
مقاومة الدائرة الرئيسية (باستثناء اتصال الجدار)		طفل	≤40
