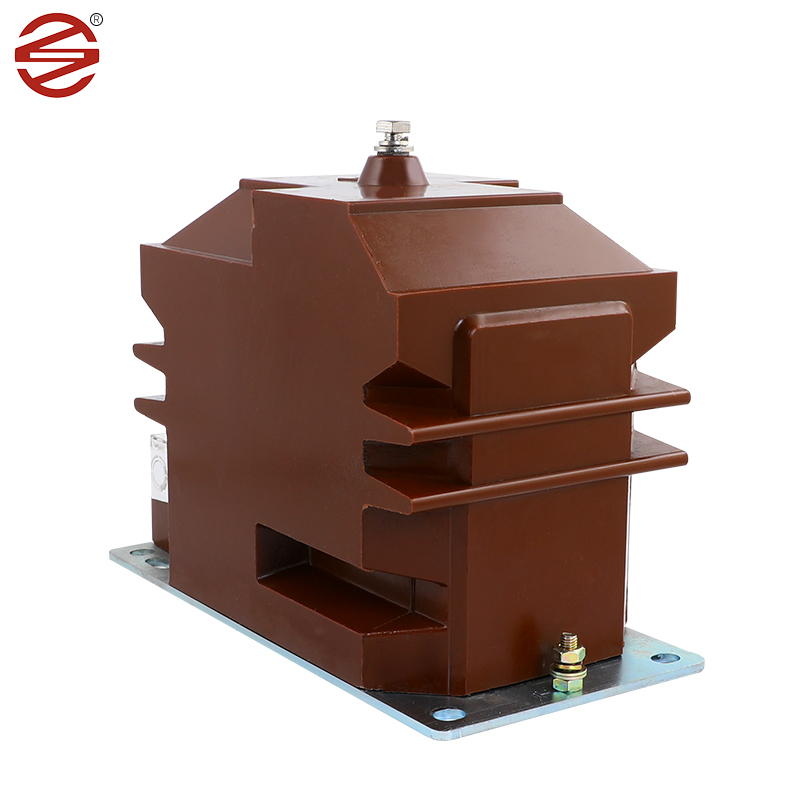

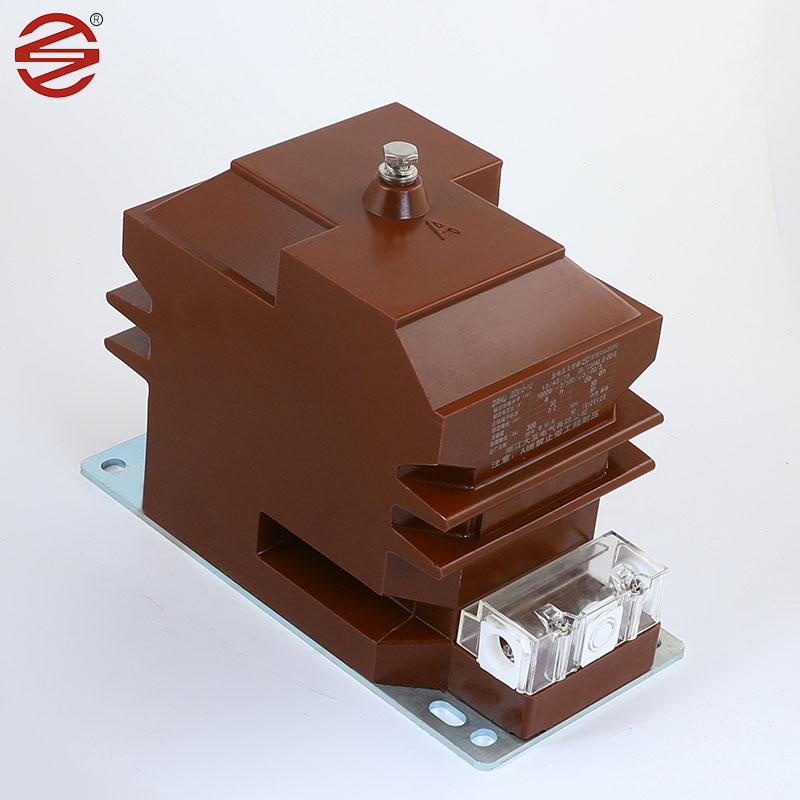

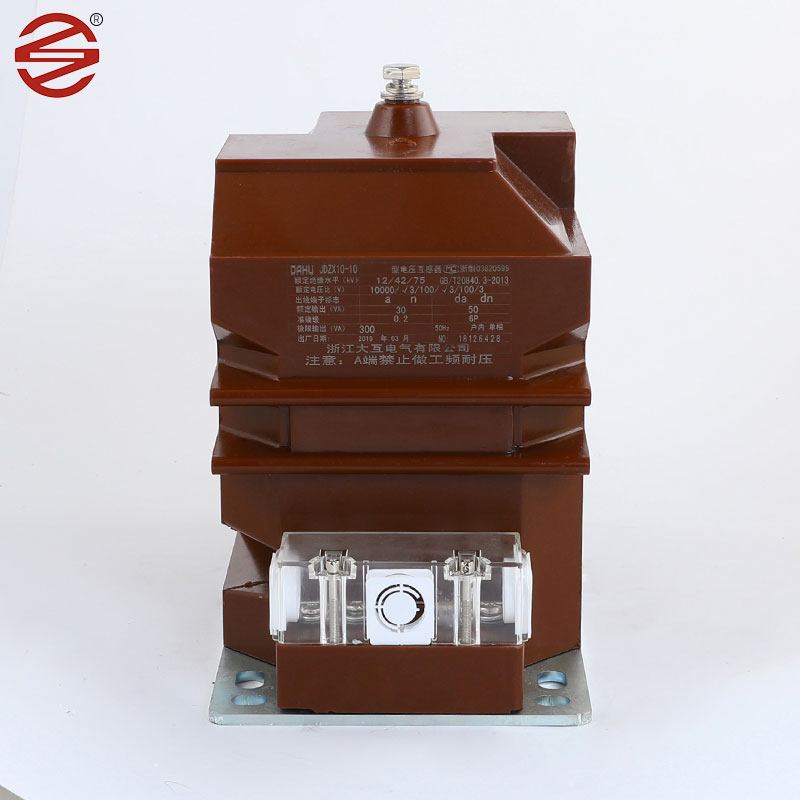

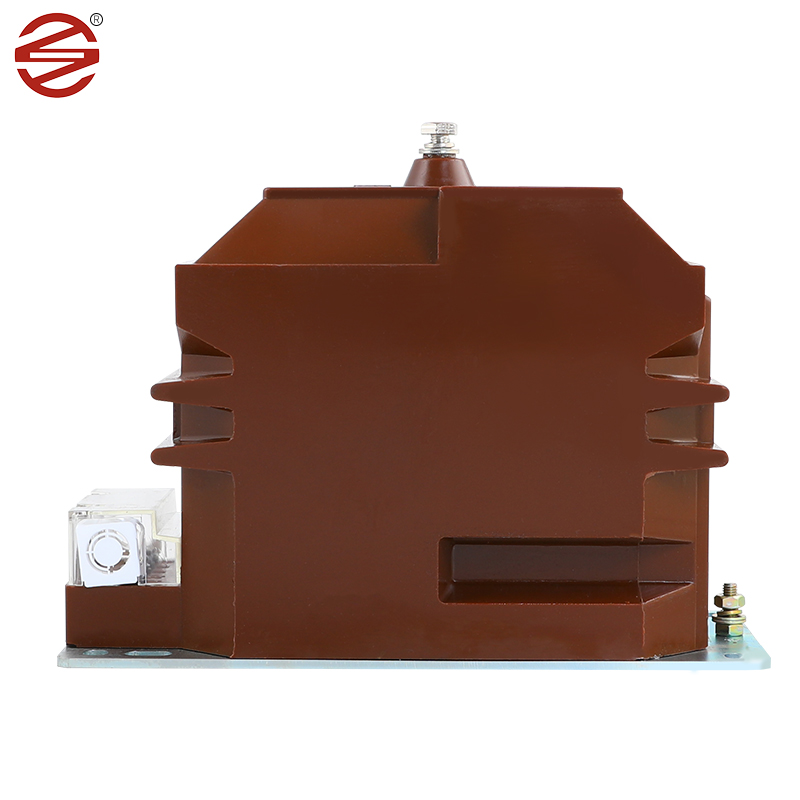

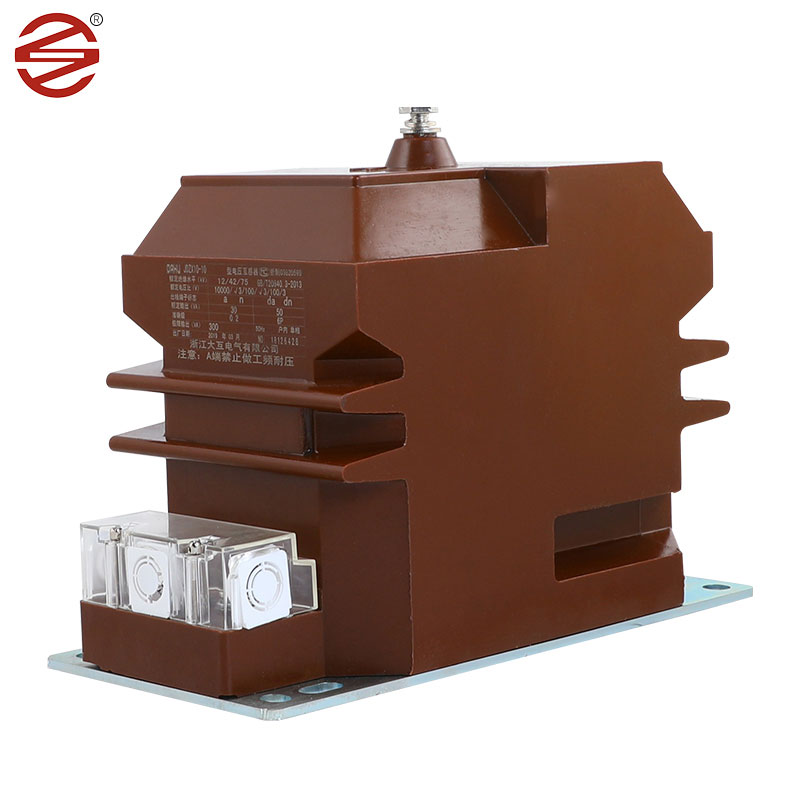

محول الجهد الداخلي

يعد محول الجهد الداخلي المصنوع من DAHU Electric مكونًا لا غنى عنه داخل خزائن التبديل الداخلي ، ويكون بمثابة العمود الفقري لقياس الوقت الحالي ، ومراقبة الطاقة الكهربائية ، والمرحلات الواقية عبر كل من أنظمة AC ذات الطور الواحد وثلاث مراحل. إن تصميمه القوي ووظائفه الدقيقة يجعله عنصرًا أساسيًا في ضمان سلامة وكفاءة العمليات الكهربائية.

إرسال استفسار

وصف المنتج

صفائح الصلب السيليكون المفة الباردة: يستخدم محول الجهد الداخلي عادة أوراق الصلب السيليكون الملموسة كأنه قلب. هذه المواد مدفوعة بالبرد ولها خصائص مغناطيسية ممتازة ، مثل نفاذية عالية وفقدان منخفض ، مما يجعلها مثالية للمحولات الحالية. باستخدام ورقة الصلب السيليكون المدفرة الباردة كمواد أساسية ، يمكن للمحول الحالي تحقيق نقل فعال للطاقة ، وبالتالي تحسين كفاءة النظام. بالمقارنة مع المواد الأخرى ، فإن صفائح الصلب السيليكون المفة الباردة لها حلقات التباطؤ أقل وخسائر مغنطة ، مما يعني انخفاض نفايات الطاقة وانخفاض استهلاك الطاقة.

راتنج الايبوكسي: راتنج الايبوكسي لديه خصائص عازلة ممتازة وقوة ميكانيكية ، هو الخيار الأول لمادة عزل محول الجهد الداخلي. توفر المسبوكات الإيبوكسي عزلًا موثوقًا يحمي المكونات الداخلية من الانهيار الكهربائي والعوامل البيئية ..

النحاس: يتم استخدام الموصلات النحاسية عادة لللفات في محول الجهد الداخلي. توفر هذه المواد الموصلية الكهربائية العالية والمتانة الميكانيكية ، مما يتيح انتقالًا فعالًا للإشارات الحالية بينما تصدق الضغوط التشغيلية.

المواد (راتنج الايبوكسي): استخدام محول الجهد الداخلي استخدم عبوات مصنوعة من راتنج الايبوكسي ، والتي لها خصائص عزل ممتازة ويمكن أن تمنع عبور التيار أو الجهد لتشغيل الدائرة الآمنة. كما أنه مقاوم لدرجات الحرارة المرتفعة والتآكل ، ولديه أداء ختم جيد لقدرات مقاومة للماء وقواعد الرطوبة. محولات الايبوكسي أخف وزنا وأسهل في التثبيت والصيانة مقارنة مع المحولات التي تعاني من النفط.

تفوق المنتج

تصل طلاء منتجاتنا للبراغي واللوحة السفلية إلى 8um/دقيقة ، وهو أكثر مقاومة للرطوبة ومقاومة للصدأ. اللمعان أفضل.

1.	طلب	القياس
2.	تثبيت	داخلي.
3.	العزل	راتنج يلقي
4.	يكتب	تحريض الجهد
5.	بناء	من النوع الجاف راتنج الايبوكسي
6.	عدد المرحلة	مرحلة Singe (مجموعة واحدة = 3 NOS.)
7.	تكرار	50 هرتز
8.	تركيب التثبيت	دعم على هيكل القنوات المثبتة
9.	الجهد الأساسي المصنفة للنظام	11 كيلو فولت (المرحلة إلى المرحلة)
10.	النظام الأساسي الحد الأقصى للجهد	12 كيلو فولت (المرحلة إلى المرحلة)
11.	نظام الأرض	بفعالية الأرض
12.	العزل الأساسي (صمود الدافع الجهد االكهربى)	75 كيلو فولت
13.	تواتر الطاقة مع الجهد	28 كيلو فولت
14.	النهاية المحايدة لللف الأولية ، ل اتصال مباشر بالأرض	معزول لتحمل 10 كيلو فولت اختبار التردد المنخفض.
15.	نوع متعرج ثانوي	متعرج واحد
16.	نسبة التحول	11 كيلو فولت/3/0.11 كيلو فولت/V3
17.	مسافة زحف	25 مم/كيلو فولت (الحد الأدنى)
18.	تم تصنيف عبء ثانوي	7.5 إلى 10 VA
19.	عامل الحد من الجهد	1.2 مستمر و 1.5 لمدة 30 ثانية
20.	فئة من الدقة	0.2 للقياس.
21.	معيار	التصميم والتصنيع والاختبار والتركيب و يجب أن يكون الأداء وفقًا لأحدث طبعات IEC 61869-1 & IEC 61869-3.
