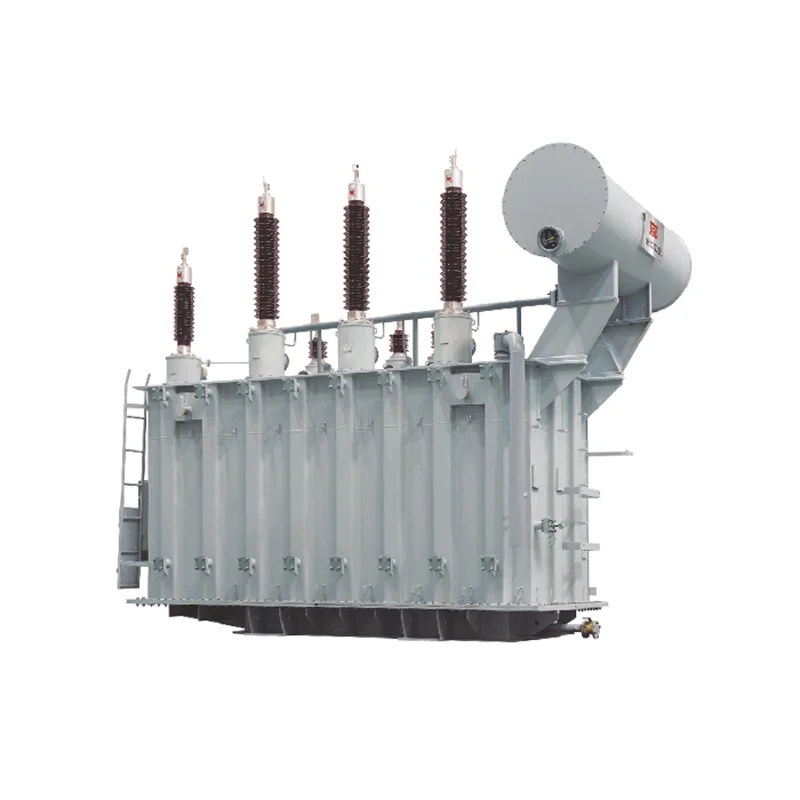

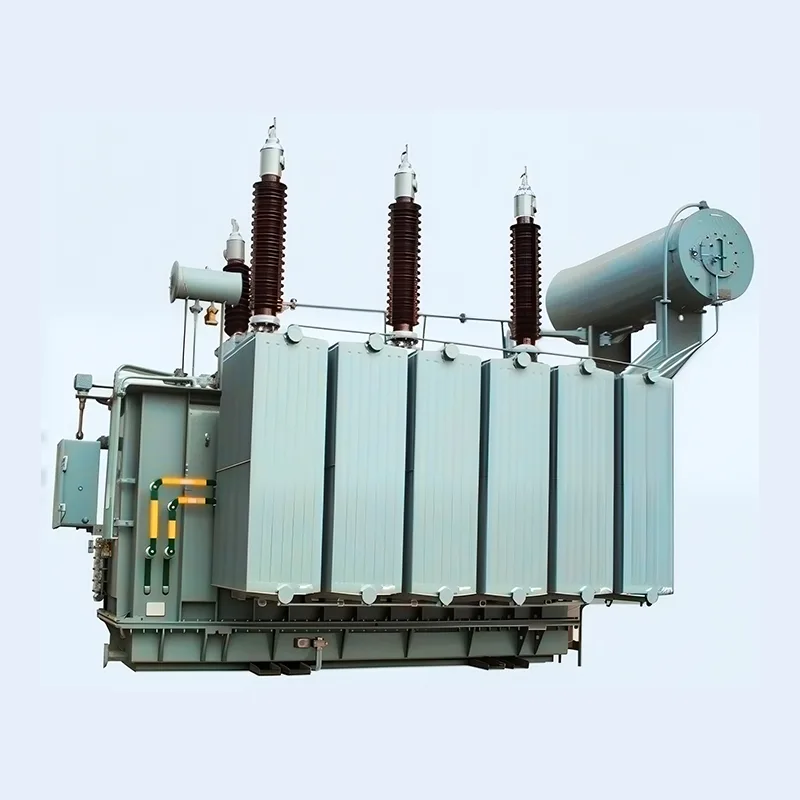

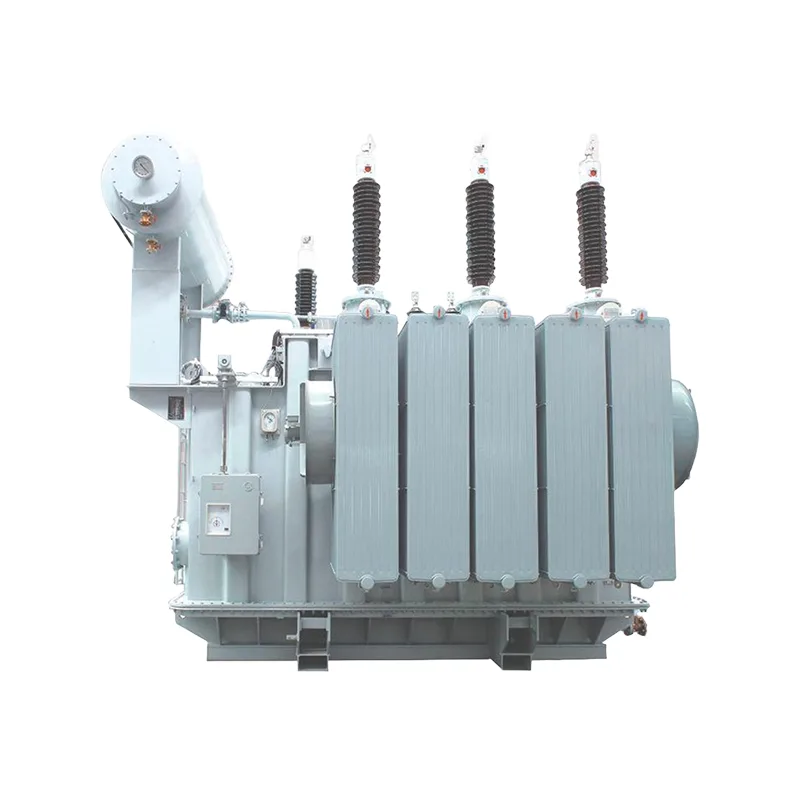

محول طاقة مغمور بالزيت 110 كيلو فولت

Dahu Electric هي شركة متخصصة في تصنيع وتوريد محولات الطاقة المغمورة بالزيت 110KV في الصين. هذا المنتج مستقر للغاية، فعال من حيث التكلفة وموثوق في الأداء، ومناسب لمحطات الطاقة، والمحطات الفرعية، وكذلك المؤسسات الصناعية والتعدين والبتروكيماويات الكبيرة.

إرسال استفسار

وصف المنتج

تفاصيل المنتج

1. محول الضغط العالي، يستخدم برنامج تحليل Toshiba الياباني وإجراءات الحساب والتحقق الفريدة لشركتنا. من أجل ضمان أداء المنتج، نقوم بتصميم واختبار قلب محول الطاقة المغمور بالزيت 110KV، والملف، وجسم الماكينة، وسلك الرصاص، وخزان الزيت وأجزاء أخرى من الماكينة.

2. لقد اجتاز منتجنا SSZ11-40000/110 قدرة تحمل الدائرة القصيرة وجميع اختبارات النوع الروتينية للمركز الوطني لمراقبة وفحص جودة المحولات.

3. يتميز هذا المنتج بخصائص الاستقرار والاقتصاد والموثوقية وحماية البيئة، وهو مناسب لمحطات الطاقة والمحطات الفرعية والمؤسسات الصناعية والتعدين والبتروكيماويات الكبيرة.

مزايا المنتج

1. هيكل مغلق ومعزول بالكامل يمكن أن يضمن سلامة الشخص.

2、اقتصادية وفعالة لتقليل فقدان الشبكة وتكلفة التشغيل.

3、110KV محول الطاقة المغمور بالزيت لا يستخدم فقط للشبكة الحلقية ولكن أيضًا للمحطة الطرفية.

4 、 خسارة منخفضة، وانخفاض مستوى الضجيج، والأداء المتفوق.

5، درجة حرارة منخفضة، والقدرة على التحميل الزائد.

6. يعتمد المحول هيكلًا خاصًا ومزاياه المتميزة عالية الجودة.

المعلمة التقنية

محول ذو ملفين 6300 كيلو فولت أمبير ~ 120000 كيلو فولت أمبير مع NVTC

القدرة المقدرة (كيلو فولت أمبير)	الجهد المقنن ونطاق التنصت			ناقل مجموعة	لا لوا تيار سيء (%)	مقاومة الجهد (%)	خسائر عدم التحميل (كيلوواط)	على خسائر التحميل (كيلوواط)
القدرة المقدرة (كيلو فولت أمبير)	نية عالية	نطاق التنصت	الجهد المنخفض	ناقل مجموعة	لا لوا تيار سيء (%)	مقاومة الجهد (%)	خسائر عدم التحميل (كيلوواط)	على خسائر التحميل (كيلوواط)
6300	110,121	*2x2.5%	6.3,6.6, 10.5,11	يوم11	0.77	10.5	9.3	36
8000					0.77		11.2	45
10000					0.72		13.2	53
12500					0.72		15.6	63
16000					0.67		18.8	77
20000					0.67		22	93
25000					0.62		26	110
31500					0.6		30.8	133
40000					0.56		36.8	156
50000					0.52		44	194
63000					0.48		52	234
75000					0.42		59	278
90000					0.38	12-14	68	320
120000					0.34	12-14	84.8	397

محول ثلاثي اللفات 6300 كيلو فولت أمبير ~ 100000 كيلو فولت أمبير مع NVTC

تصنيف سعة (كيلو فولت أمبير)	الجهد المقنن ونطاق التنصت			ناقل grOA	لا لوند curret (%)	مقاومة الجهد (٪)		عدم التحميل خسائر (كيلوواط)	على التحميل خسائر (كيلوواط)
تصنيف سعة (كيلو فولت أمبير)	الجهد العالي	الجهد المتوسط	الجهد المنخفض	ناقل grOA	لا لوند curret (%)	تصعيد	التنحي	عدم التحميل خسائر (كيلوواط)	على التحميل خسائر (كيلوواط)
6300	110=2* 2.5%,121 *2x2.5%	35,38.5	6.3,6.6, 10.5,11	YNyn0d11	0.82	الجهد العالي-الجهد المتوسط: 17.5-18.5 الجهد العالي-الجهد المنخفض:10.5 MV~LV:6.5	الجهد العالي-المتوسط:10.5 الجهد العالي-الجهد المنخفض: 17.5-18.5 إم في-إل في:6.5	11.2	47.0
8000					0.78			13.2	56.0
10000					0.74			15.8	66.0
12500					0.70			18.4	78.0
16000					0.66			22.4	95.0
20000					0.65			26.4	112.0
25000					0.6			30.8	133.0
31500					0.6			36.8	157.0
40000					0.55			43.6	189.0
50000					0.55			52.0	225.0
63000					0.50			61.6	270.0
75000					0.50			70.2	307.7
80000					0.50			73.7	323.0
100000					0.50			87.1	381.8

محول ذو ملفين 6300 كيلو فولت أمبير ~ 100000 كيلو فولت أمبير مع OLTC

تصنيف سعة (كيلو فولت أمبير)	الفولطية المقدرة ونطاق التنصت			ناقل مجموعة	لا يوجد الحالي (%)	تصويت المعاوقة (%)	خسائر غير قابلة للخسارة (كيلوواط)		على خسائر التحميل (كيلوواط)
	حياة عالية	نطاق التنصت	الجهد المنخفض0
6300	110	*8x 1.25%	6.3,6.6, 10.5.11	يوم11	0.8	10.5	10		36
8000					0.8		12		45
10000					0.74		14.2		53
12500					0.74		16.8		63
16000					0.69		20.2		77
20000					0.69		24		93
25000					0.64		28.4		110
31500					0.64		33.8		133
40000					0.58		40.4		156
50000					0.58		47.8		194
63000					0.52		56.8		234

75000
					0.63			64.7	266.7
80000					0.63			67.9	297.9
100000					0.63			80.3	330.9

محول ثلاثي اللفات 6300 كيلو فولت أمبير ~ 100000 كيلو فولت أمبير مع OLTC

تصنيف سعة (كيلو فولت أمبير)	الجهد المقنن ونطاق التنصت			ناقل مجموعة	عدم التحميل حاضِر (%)	مقاومة الجهد (%)	عدم التحميل خسائر (كيلوواط)	على التحميل خسائر (كيلوواط)
تصنيف سعة (كيلو فولت أمبير)	Highvcitage	الجهد المتوسط	الجهد المنخفض	ناقل مجموعة	عدم التحميل حاضِر (%)	مقاومة الجهد (%)	عدم التحميل خسائر (كيلوواط)	على التحميل خسائر (كيلوواط)
6300	110±8x 12.5%	35,37.38.5	6.3,6.6, 10.5.11	YNyn0d11	0.95	الجهد العالي-المتوسط:10.5 الجهد العالي-الجهد المنخفض: 17.5~18.5 إم في-إل في:6.5	12.0	47
8000					0.95		14.4	56
10000					0.89		17.1	66
12500					0.89		20.2	78
16000					0.84		24.2	95
20000					0.84		28.6	112
25000					0.78		33.8	133
31500					0.78		40.2	157
40000					0.73		48.2	189
50000					0.73		56.9	225
63000					0.67		67.7	270
75000					0.84		77.2	307.7
80000					0.84		81.0	323
100000					0.84		95.7	381.8
